Описание
Многие трубопроводные системы не обходятся без очистительных систем. Для этого используются специальная трубопроводная арматура. Фильтры тонкой и грубой очистки. Многие строительно-монтажные компании ответственно относятся к покупке фильтров и грязевиков. Компания РЕНРУС располагающаяся в городе Самара поставляет грязевики абонентские по всей России. По конструкции абонентские грязевики бывают горизонтального и вертикального типа. По типу присоединения фланцевые или приварные (под сварку). Так же разделяются на цельносварные и разборные. Абонентские грязевики изготавливаются из стали СТ20, СТ3. Под заказ выполняются из стали 09Г2С или нержавейки. Принцип работы заключается в прохождении рабочей среды через фильтрующий элемент (сетка) абонентского грязевика. Инородные включения задерживаются в ячейках фильтрующего элемента и оседают под собственной тяжестью на дне корпуса абонентского грязевика. Накопившиеся осадки загрязнений можно извлечь в любой момент с помощью разборной крышки на дне или сливного штуцера. Абонентские грязевики используются в системах холодного и горячего водоснабжения, нефтетрубопроводах и других инженерных трубопроводных системах. Фильтрующая сетка в виде стакана внутри абонентского грязевика бывает с разной размерностью ячейки. В зависимости от рабочей среды и от степени требуемой очистки выбирают размер ячейки у фильтрующей сетки. Абонентские грязевики ещё называют фильтрами грубой очистки.

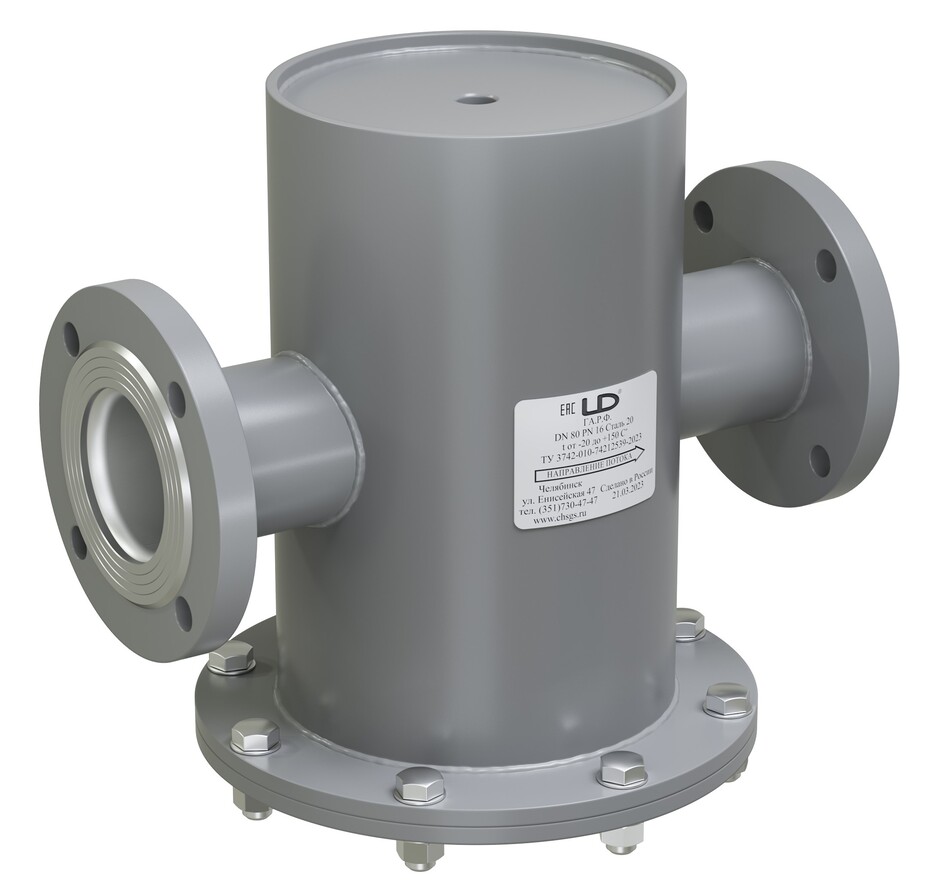

Технические характеристики грязевиков абонентских фланцевых:
| Основные характеристики | |||
| Тип продукта: | Фильтр грязевик | Номинальный диаметр, DN: | 80 |
| Номинальное давление, Мпа: | 1,6 | Гарантия: | 2 года |
| Присоединение: | Фланцевое | Рабочая среда: | Жидкость |
| Серия: | LD | Срок службы: | 10 лет |
| Страна изготовления: | Россия | Температура рабочей среды, °С: | -20…150 |
| Торговая марка: | LD | ||
| Спецификация материалов | |||
| Материал фильтрующего элемента: | Сталь 08X18H10Т | Материал корпуса: | Сталь 20 |
| Логистические данные | |||
| Вес, кг: | 36 | Единица измерения: | шт |
| Объём: | 0,06356 |
- Рабочая среда: жидкости неагрессивные к материалам изделия;
- Номинальные диаметры: DN 40-300;
- Номинальные давление: PN 10, 16, 25;
- Температура рабочей среды: -20…+150ºС;
- Присоединение фланцевое : по ГОСТ 33259;
- Материал корпуса: Сталь 20, 09Г2С (другие — по запросу);
- Фильтрующий элемент: сетка с ячейкой 4 мм из нержавеющей стали;
- Прокладка крышки: эластомер;
- Грязевики LD могут комплектоваться : сливными и дренажными кранами из латуни.
Гарантии производителя:
- Гарантия: 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи;
- Срок службы: 10 лет.
Геометрические размеры и теоретическая масса грязевиков абонентских фланцевых:
| DN | Артикул | Ширина D, мм | Длина L, мм | Высота Н, мм | Вес*, кг | Ячейка, мм | Давление, Атм |
| 40 | ГА.Р.Ф.040.016.02 | 175 | 310 | 220 | 22 | 4 | 10/16/25 |
| 50 | ГА.Р.ф.050.016.02 | 240 | 360 | 260 | 23 | 4 | 10/16/25 |
| 65 | ГА.Р.Ф.060.016.02 | 310 | 420 | 310 | 29 | 4 | 10/16/25 |
| 80 | ГА.Р.Ф.080.016.02 | 310 | 420 | 370 | 36 | 4 | 10/16/25 |
| 100 | ГА.Р.Ф.100.016.02 | 370 | 475 | 420 | 59 | 4 | 10/16/25 |
| 125 | ГА.Р.Ф.125.016.02 | 370 | 475 | 440 | 72 | 4 | 10/16/25 |
| 150 | ГА.Р.Ф.150.016.02 | 440 | 526 | 565 | 105 | 4 | 10/16/25 |
| 200 | ГА.Р.Ф.200.016.02 | 550 | 626 | 670 | 188 | 4 | 10/16/25 |
| 250 | ГА.Р.Ф.250.016.02 | 550 | 730 | 800 | 212 | 4 | 10/16/25 |
| 300 | ГА.Р.Ф.300.016.02 | 660 | 930 | 1100 | 283 | 4 | 10/16/25 |
*- масса изделия может меняться в зависимости от способа изготовления. Нормально допустимым диапазоном массы является изменение +/- 10 % от заявленного в технических характеристиках.
Сведения о материалах основных деталей:
| № | Наименование детали | Материал |
| 1 | Патрубок | Сталь 20 |
| 2 | Корпус | Сталь 20 |
| 3 | Заглушка верхняя | Сталь 20 |
| 4 | Заглушка нижняя | Сталь 20 |
| 5 | Фланец заглушки | Сталь 20 |
| 6,7 | Фильтрующий элемент | Сталь Н/Ж |
| 8 | Уплотнитель | Эластомер |
| 9,1 | Болт с гайкой | Сталь оцинкованная |
| 11 | Фланец | Сталь 20 |
